      糧食烘干機

      2022-02-12 14:41:16

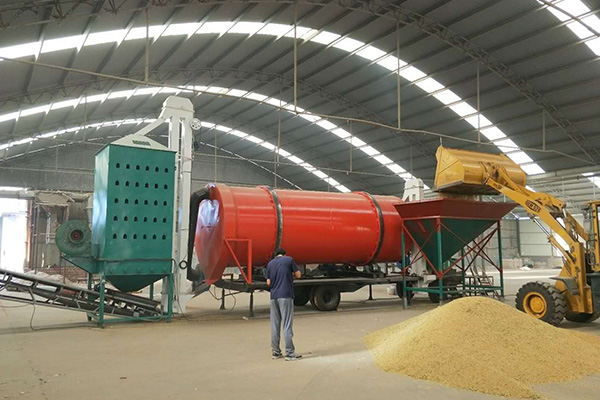

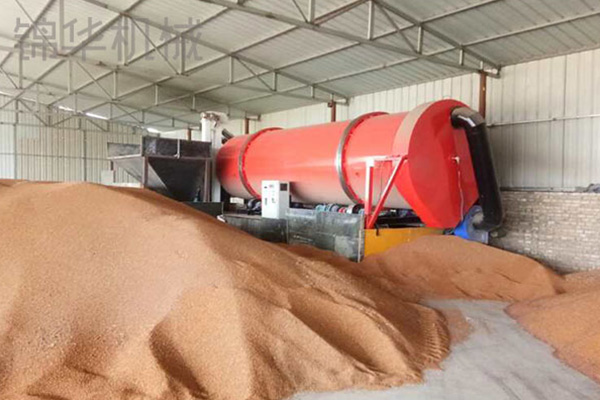

      5HYD-20/50型糧食烘干機具有結構緊湊,占地面積少,機動靈活、操作簡單、維修方便、工作可靠、能耗低、熱效率高。物料烘干效果好,容易實現自動化控制,操作人員少特別是該機后期維修費用低,主機壽命(15-20年)一次性投資長期受益等特點。

      糧食烘干機(糧食烘干設備)是用來烘干玉米、小麥、谷物、大豆等顆粒糧食作物的干燥機械。糧食烘干機(糧食烘干設備)適合農場、糧站、種糧戶使用。用戶可根據農業生產的經營規模和谷物干燥處理量來選擇不同容量的糧食烘干機。錦華糧食烘干機咨詢:15188360210。

      糧食烘干機工作原理

      本機供熱采用煤氣發生爐,煤氣發生爐特點是節能環保,是近幾年我國推廣的煤用發熱的節能環保產品。烘干機采用的是循環烘干方式來保證農作物的質量,循環烘干方式主要是指順流、逆流、混流循環進行,并使物料在運動中單粒懸浮的狀態下進行熱交換,可有效控制烘干室溫度,使每一粒糧食作物與氣流充分接觸,充分發揮熱交換效果,從而了降低烘干成本。在烘干過程中,采用電子檢測,變頻調節技術,智能化控制技術,達到了無碎?,F(xiàn)象,無爆腰,能夠有效保證農作物的色澤和營養成分不改變,并且干燥速度快。隨著糧食烘干機不斷得完善,已具備除塵、除雜、除蟲的效果,使干燥后的農作物更便于保存。

      通過實地實驗實踐證明,該機的作業性能良好,結構布置合理,適應性好、可靠性高、價格合理,受到了購機用戶和農民用戶的一致好評。

      糧食烘干機技術特點

      1、煤制氣的利用,確保煤制氣可以直接加熱糧食,還要能調控溫度的高低,調控方式可靠,簡單。

      2、解決糧食烘干過程問題。烘干設備采用連續式烘干,溫度合適的情況下,怎么能讓糧食在烘干機內運行更長的時間,還要具有一定的緩蘇能力。

      3、糧食烘干過程中解決熱量利用,避免產生風洞效應,能讓糧食的各個表面均勻受熱。

      糧食烘干機創新點

      1、使用煤制氣作為熱源。煤制氣燃燒以后不產生污染,可以直接用于烘干作業,并且煤碳作為普遍的燃料,價格低,易于購買,方便攜帶。

      2、使用熱源直接加熱技術。取消了中間換熱器環節,煤制氣直接加熱原料,避免換熱效率對熱利用率的影響,配合混合空氣調控溫度,可隨意調節烘干溫度。

      3、獨特的糧食攪拌裝置。該裝置于烘干設備呈一定夾角固定在烘干機滾筒的內壁上,隨著筒體的轉動攪拌裝置不停的從滾筒中帶起糧食,然后揚落,可以使糧食的各個表面均勻的受熱,同時攪拌裝置每揚起一次糧食就在重力的作用下,推動糧食向出料口移動一定的距離,整個烘干過程中糧食在攪拌裝置的作用下處在不停的混合狀態下,提高了烘干的效率,減少糧食干燥的不均勻性,降低焦糊粒的產生。

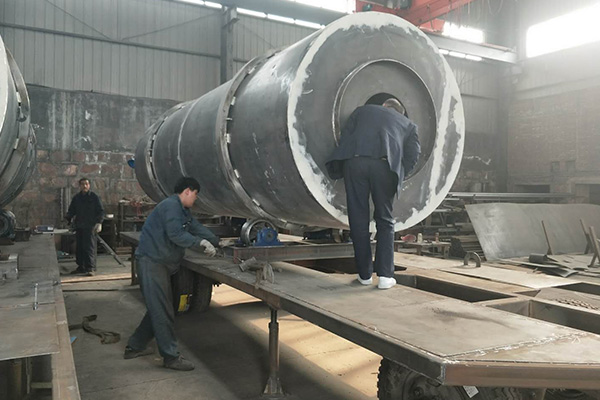

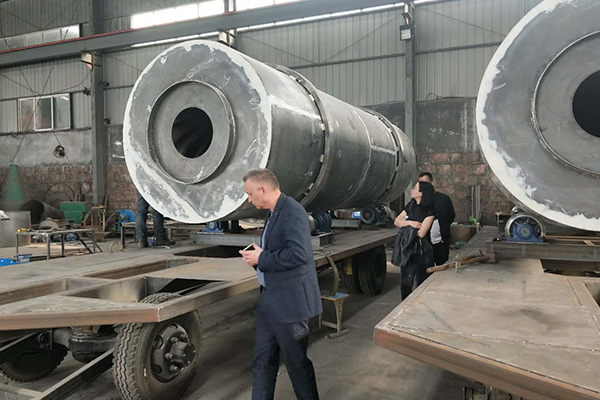

      4、三個滾筒套接。烘干設備采用三個滾筒套裝的結構,增加糧食在烘干過程中的停留時間,因?yàn)槿齻€(gè)筒體的溫度存在一定的梯度,糧食在烘干過程中緩蘇和烘干同步進行。三層結構具有保溫的作用,中間層吸收內層筒體散發的熱量并且可以對內層的進行一定的保溫作用。

      5、移動式設備。烘干機采用移動式結構設計,集成烘干、熱源、排濕與一個車架之上。不需要設備基礎、不需要安裝就可以開始烘干作業。烘干場地靈活機動,可以直接拖至田間地頭和糧食收購點處烘干作業?! ?/p>
